マグネシウム合金圧延材

マグネシウムは、結晶構造(稠密六方格子構造)の異方性のために加工性に乏しく、特に室温では非底面滑りが起こり難いことが知られています。当社では従来困難とされていたマグネシウム合金の圧延加工を独自の技術により行い、さらに圧延後の熱処理によりお客様のプレス加工条件に合わせた板材を御提供しております。

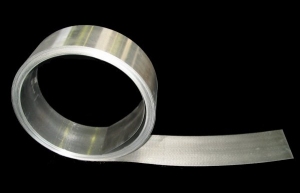

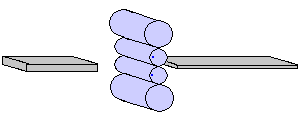

マグネシウム圧延イメージ図 マグネシウムコイル圧延材
マグネシウム合金圧延組織写真 板厚精度の高い圧延材からのプレス加工
圧延後の熱処理により
プレス条件に適した板材の提供
圧延組織(熱処理後)



◆ マグネシウム合金圧延材プレス加工例

 マグネシウム合金の圧延材は、プレス加工され家電製品の筐体などに使用されています。ダイカストなどに比べて薄肉化が可能であり、マグネシウム合金の特徴である軽さを最大限に生かすことができます。しかも樹脂製品にない電磁波シールド性やリサイクル性などにも優れ、今後需要が益々拡大すると考えられます。

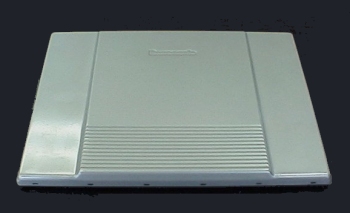

ノートパソコン

マグネシウム合金圧延材プレス加工例 ノートパソコン 使用材料:AZ31B
板厚:0.6tmm
温間プレス

マグネシウム合金板の採用により、軽量、頑丈な構造を可能とし、さらに放熱性と電磁波シールド性を高めた筐体を実現しています。

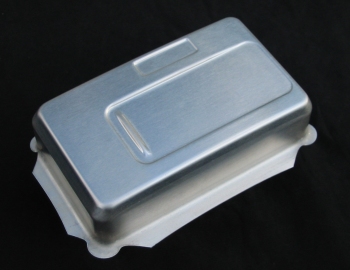

ミニディスクプレーヤー

MD
マグネシウム合金圧延材プレス加工例 ミニディスク 使用材料:AZ31B
板厚:0.5tmm
温間プレス
マグネシウム合金圧延材プレス加工例 ミニディスク

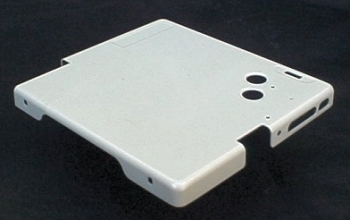

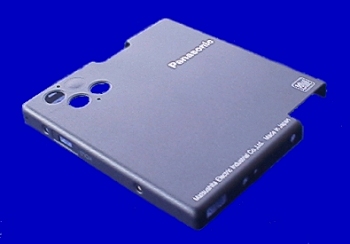

デジタルカメラ

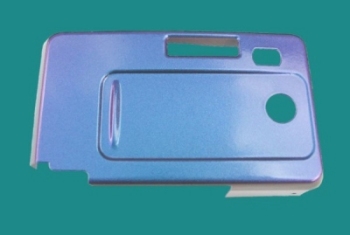

マグネシウム合金圧延材プレス加工例 デジタルカメラ 使用材料:AZ31B
板厚:0.5tmm
温間プレス
干渉鮮映塗装
マグネシウム合金圧延材プレス加工例 デジタルカメラ

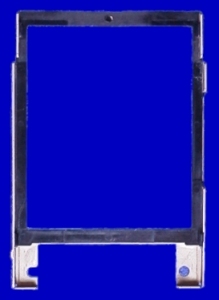

携帯電話部品

マグネシウム合金圧延材プレス加工例 液晶枠 使用材料:AZ31B
温間プレス
マグネシウム合金圧延材プレス加工例 液晶枠拡大




◆ マグネシウム合金圧延材冷間加工例

 マグネシウム合金のプレス加工や曲げ加工は、温間で行うことが一般的です。しかしながら圧延後の熱処理により、ある程度は冷間でも加工できるようにすることができます。

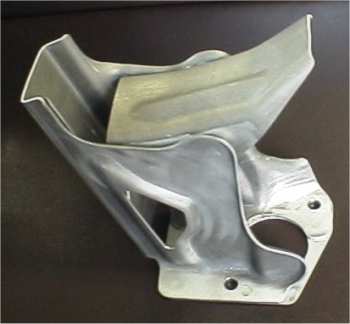

ブレーキペダルブラケット(自動車部品)

マグネシウム合金圧延材冷間加工例 ブレーキペダルブランケット
使用材料:AZ31M
冷間プレス


板材冷間曲げ

マグネシウム合金圧延材冷間曲げ1 マグネシウム合金圧延材冷間曲げ2
マグネシウム合金圧延材冷間曲げ3 マグネシウム合金圧延材冷間曲げ4

マグネシウム合金圧延材冷間曲げ5 マグネシウム合金圧延材冷間曲げ6



◆ その他の用途

 スパッタリングターゲット
電磁波遮断プレート
X線撮影用フィルムカセット
エッチングプレート
海水電池用極板
etc
